——铝合金压铸模浇注系统设计之二
作者：李泽林（世创资深压铸模具顾问）
因势利导就是在设计流道的时候，除了把握好液体流向的控制外，还要充分利用零件的结构特点，巧妙的把液流引导到理想的填充状态。
具体说明如下：
材料：ADC12
平均壁厚：2.87 （mm）
重量：553.6（g）
填充时间：0.03（s）
垂直投影面积:25252.1(mm2)
填充速度：37（m/s）

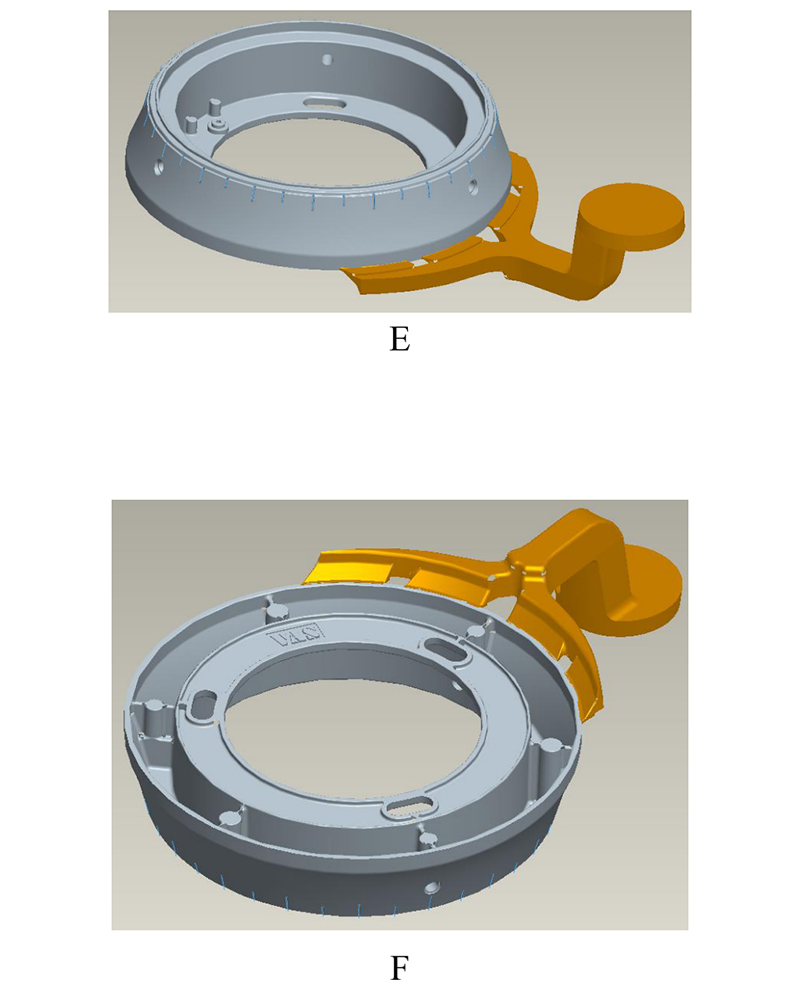

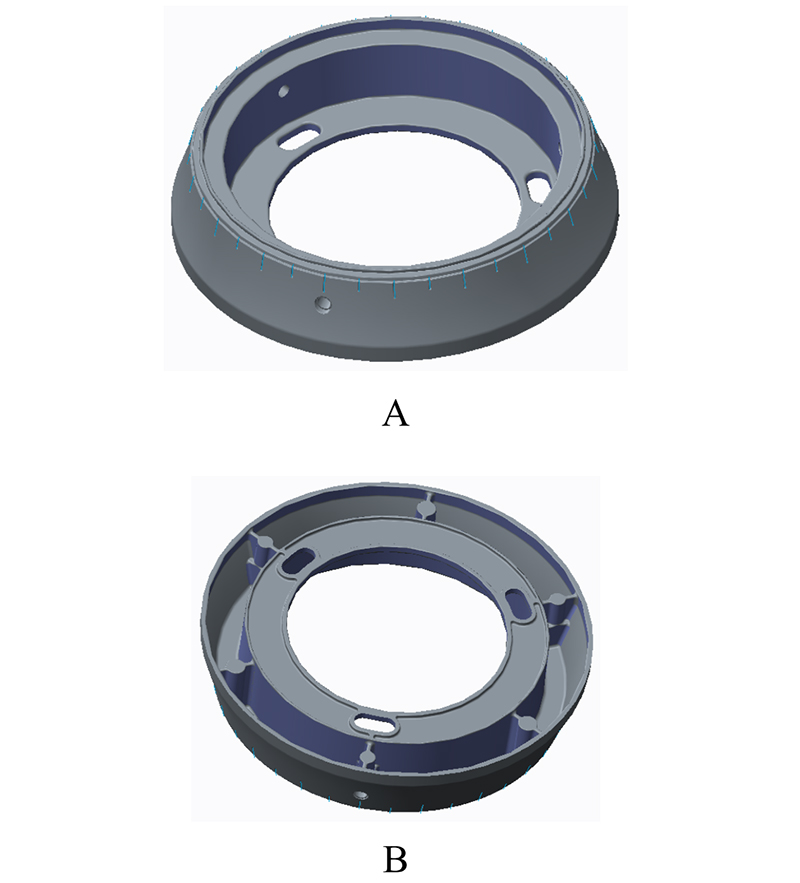

一、零件特点

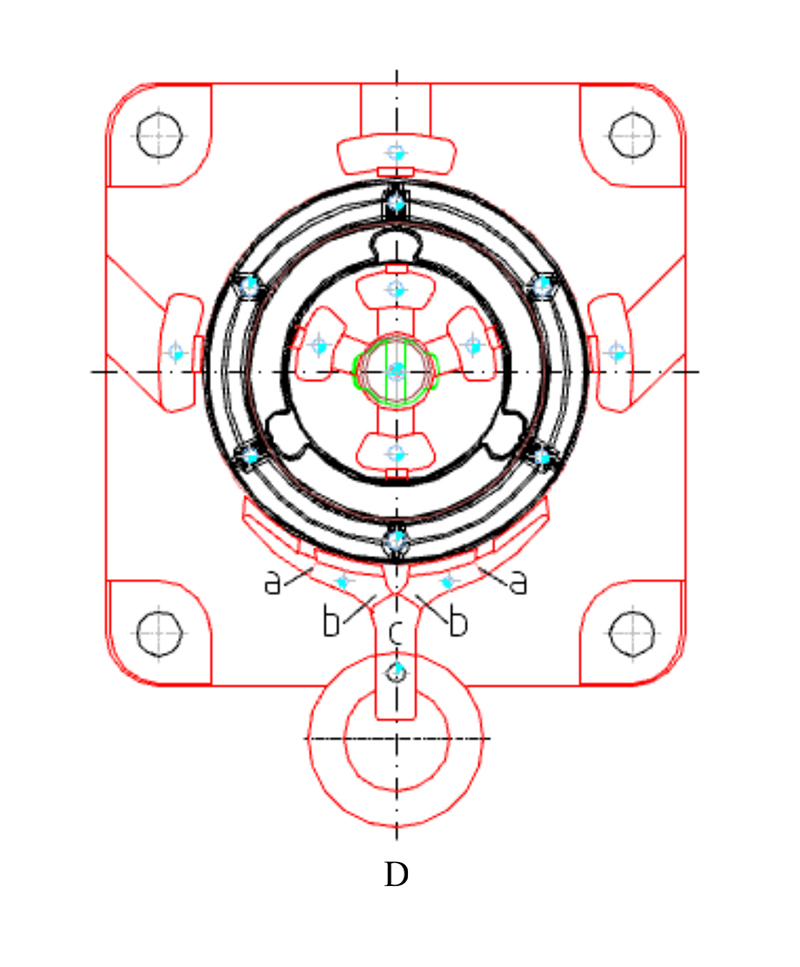

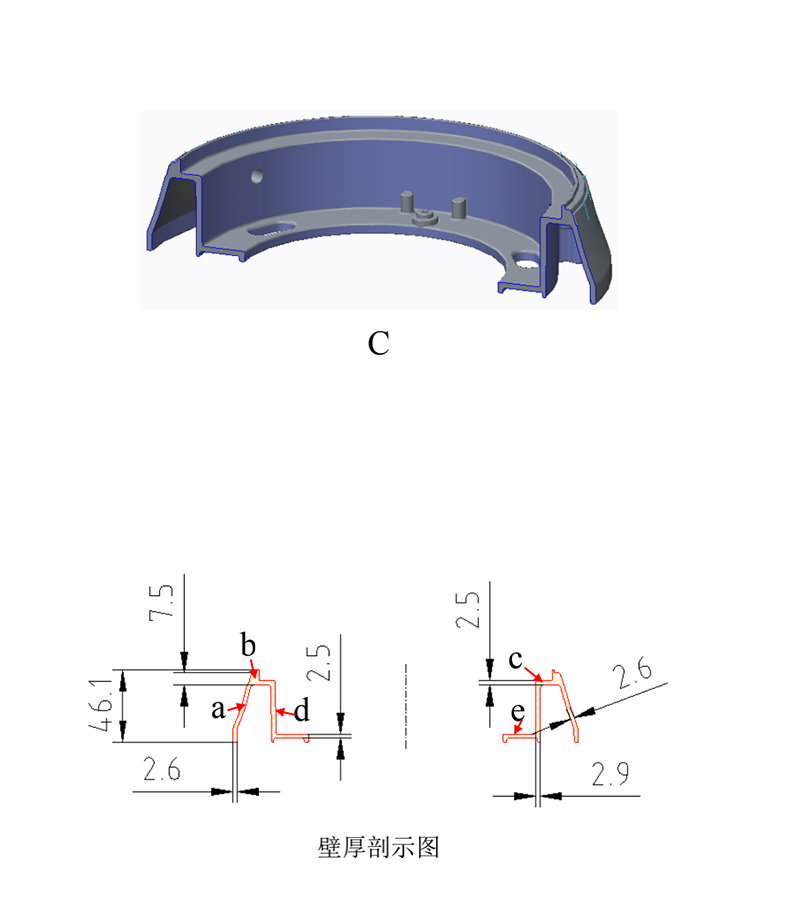

1. 根据壁厚剖示图，b面对由a面的底端往上冲的铝液是一堵墙，由于b面的阻挡，会把较大的一部分导向外围，沿着a面的上方填充。剩下的那一部分，则通过c面下到d面和e面。
2. 由于e面有三个腰型孔，等于是把e面分成三部分，需要分别填充。
二、对流道的要求

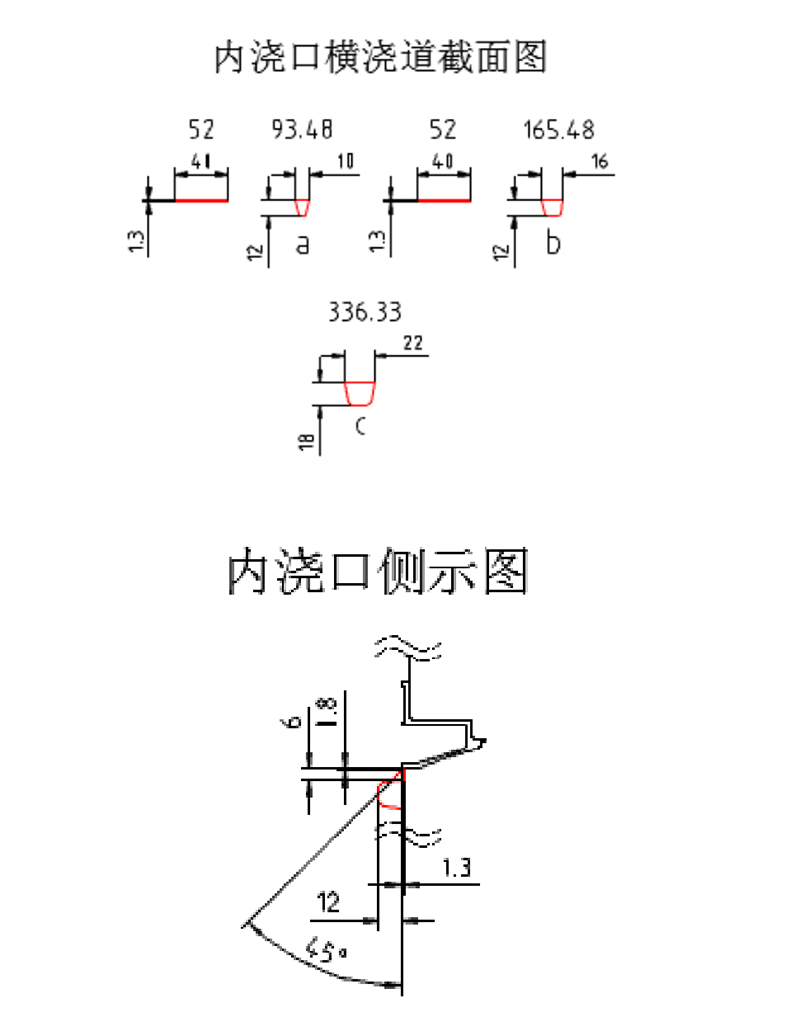

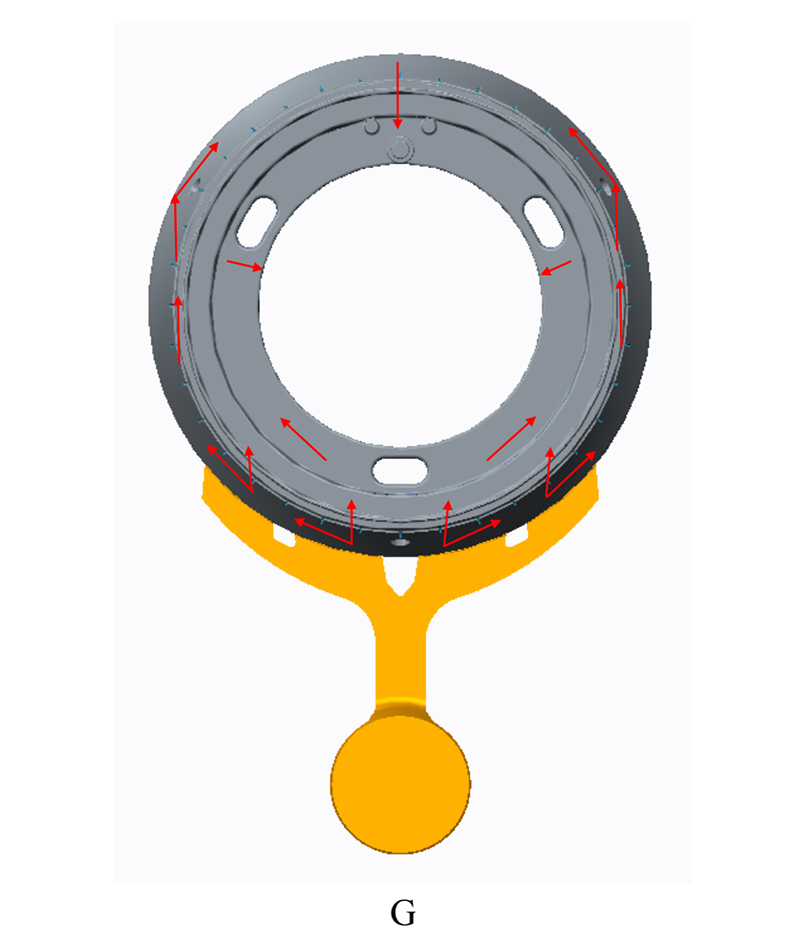

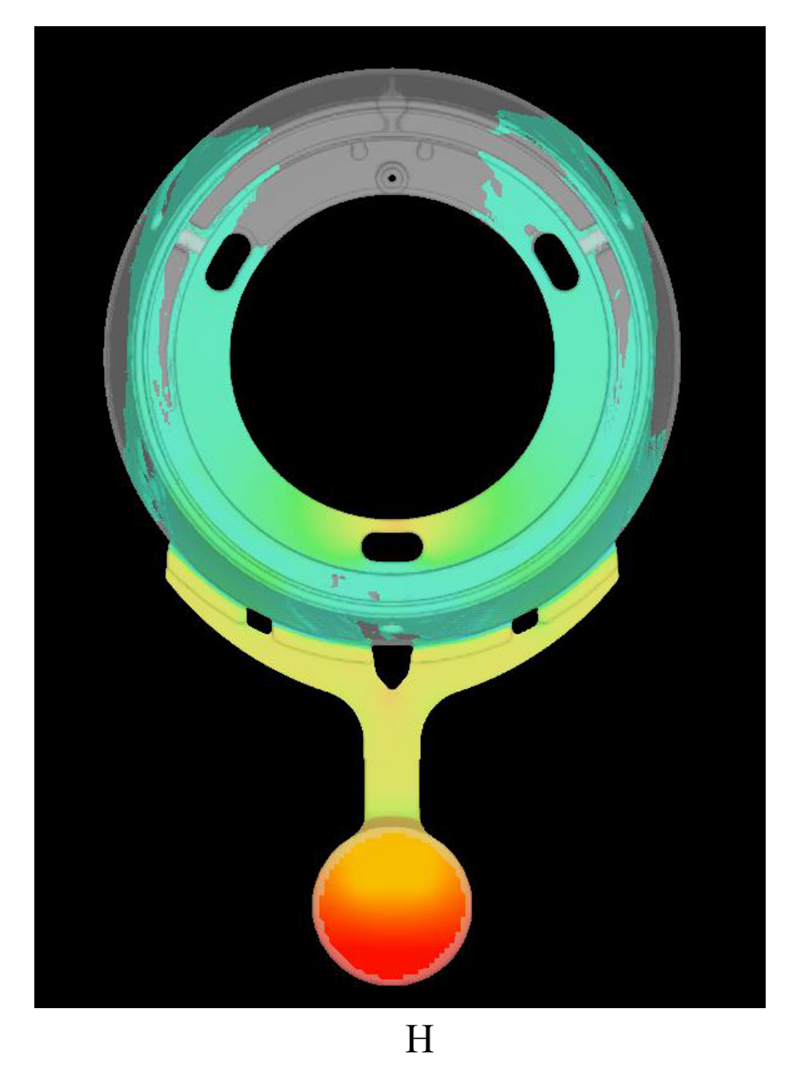

1. 能把液流导往斜上方，尽量让流体能在上方多停留点时间，形成总体按顺序往下压的态势，以便取得排溢的最佳效果。
2. 为了利用型腔壁来导向，流道的方向不能指向零件中心，要偏离一定的角度，以便能让流体的折射取得最好效果。即当流体到达该型腔壁（如壁厚剖示图的a和b的内侧），不但没有折射出去，而是沿着该型腔壁继续前行，直到到达离心点为止。如果先填充外围的下方，就会把分型封死，造成困气。

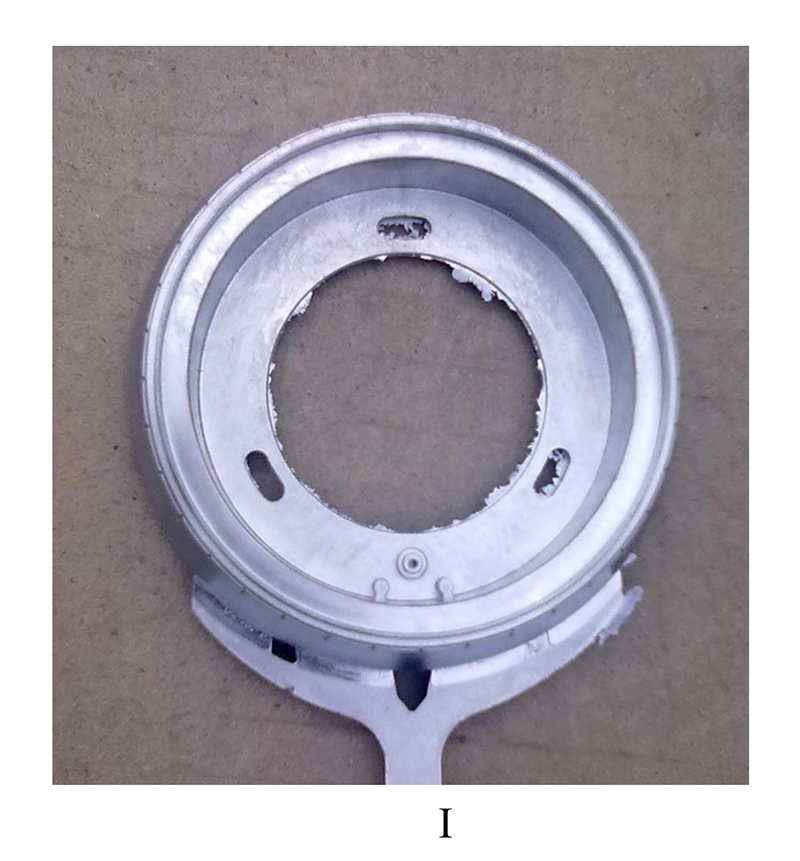

综述：
其实，每一个成功的案例，都是因势利导做得好的结果。因为压铸产品的形状千变万化，都各有不同的特点，它们对液体流向和流态的影响也不相同，必须了解清楚，再配以目标明确的流道设计，就能把因势利导做好。
